PC事業部過去の修理事例

IDKホームPC事業部ホーム業務・産業用パソコン修理関連

アイデザイン研究所の修理技術は、一般・ビジネス製品の修理・メンテナンスだけにとどまりません。
産業用パソコンやFAコンピュータ、各種電子機器などの修理実績も豊富にありますのでほんの数例をご紹介
します。


業務・産業用パソコン修理関連   産業用液晶モニタ修理関連
産業・工業用電子機器修理関連   データ復旧関連

PC




業務・産業用パソコン修理関係

押出機用富士通サーバー修理
PC 富士通CELSIUS N440(CLN4B H31)の故障箇所を特
定するために診断したところパソコン自体は正常と分か
りました。原因はRAIDユニットのセカンダリー側の
I/F不良にて、RAIDユニットが機能していないこ
とが判明。よって、RAIDユニット単体の修理を行いました。また、このパソコンにはハードディスク(50
0GB,S-ATA)が3台搭載(内1台はバックUP
用)されており各ハードディスクの検査を行ったところ
劣化が進んでいたことからすべて新品に交換しました。
このパソコンは工場内に設置されていたこともあり、内
部に埃などの汚れがかなり付着していたため内部清掃も
行ってからお客様のところまでお持ちし、機械との総合
的な動作試験に立ち会って、無事作業を完了しました。

このような産業用パソコンは、一般的なパソコンと異な
り24時間稼働しても壊れにくい構造となっているので
その点を考慮して修理しています。

【修理実績】
 富士通:PRIMERGY ECONEL 100 S2,TX150
  S2,TX150 S5,TX1320 M2 他
 DELL:Power Edge T150,T300,T605,840Ⅱ,1800,SC400,SC440 他
 その他:日本HP,IBM,Lenovoなどタワー型サーバーの修理実績も多数あります。


              << 業務・産業用パソコン修理関連 >>



3次元測定器用IBM PC-300PLパソコン修理
PC 動作中にエラーが発生して、プログラムが停止するとい
う修理のご依頼です。
問診結果を踏まえて診断したところ、基板上のCPU電
源発生ユニットの電解コンデンサ3個中2個が、膨張・
液漏れしているのを確認しました。これが原因で、CP
Uの電源容量不足となり、CPU動作が不安定になった
ようです。
CPU負荷が軽い場合は問題ありませんが、負荷が重く
なると電源の容量不足となり動作が不安定になってしま
い、その結果CPUの処理エラーが発生すると診断しま
した。

PCなお、電源ユニットについては、部品劣化等は見られな
かったので、故障原因としてはこの電解コンデンサの劣
化のみと判断し、これら2個の電解コンデンサと、正常
電解コンデンサ1個も寿命を考慮して計3個の電解コン
デンサを交換しました。その後、さらなる故障箇所がな
いか詳細診断を行い、本体内部や電源ユニットの清掃各
起動部のクリーニング、メモリーの電池も寿命を考えて
新品に交換し、最終動作試験を行ってからお客様にお返
ししました。





             << 業務・産業用パソコン修理関連 >>



現場用Panasonic TOUGHBOOK CF-19 ノートPC修理
PCPanasonic TOUGHBOOK CF-19が画面表示できないと
いう修理のご依頼です。
診断したところ、電源SWを入れても正常に画面表示が
できないことを確認しました。
原因としては液晶パネルの故障と判断できますので分解
して詳細診断を実施。
結果、予想どおり故障個所は液晶パネルなのでそれを交
換し、動作確認をして無事修理は完了しました。
このパソコンは現場で使っているとのことなので、部品
に経年劣化による寿命が無いか点検しその後内部清掃を
行ってからお客様にお返ししました。

PC










 【修理実績】
  Panasonic TOUGHBOOK CF-18シリーズ,CF-19シリーズ,CF-52,CF-C2 他


                << 業務・産業用パソコン修理関連 >>



現場用Panasonic Let's note CF-R5ノートPC修理
PC
Keyボードで入力ができないという修理のご依頼で
す。

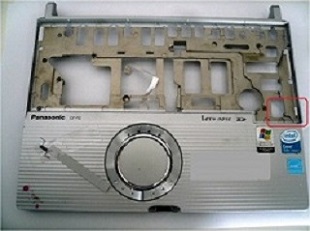

お預かりして直ぐに確認したところ、Enter ke
y部分に強い衝撃を受けたことによりKeyボード本体
及びパームレスト(カバー)に破損箇所を見つけまし
た。

結果としてKeyボードが破損したことによってKey
ボード入力が出来なくなったと判断しました。
Keyボードとパームレストを交換して、試験を行い正
常に動作したことを確認したのでお客様にお返ししまし
た。

そのほかお預かりしたACアダプタ付き電源コードのA
Cアダプタも故障していましたが、お客様のほうで用意
されるとのことで、弊社から代替品はお渡ししませんで
した。





 【修理実績】
  Panasonic Let's note CF-R5,CF-R9,CF-R8,CF-W8 他

                << 業務・産業用パソコン修理関連 >>



ContecFAコンピュータ修理
ContecFAコンピュータの電源SWを入れても起動しないという修理のご依頼です。
診断の結果、電源ユニット内部のコンデンサの破損(膨張・液漏れ)によって電圧が出ていなかったことが
判明しました。
破損したコンデンサを交換して電源回路の試験を行った結果、無事正常動作することを確認しました。




             << 業務・産業用パソコン修理関連 >>



測定装置用東芝FAB47(BTO)パソコン修理
PC
東芝FAB47(BTOシリーズ)が電源SWを入れて
も起動しないという修理のご依頼です。
診断したところ、マザーボード上の電解コンデンサの膨
張・液漏れといった破損を確認しました。
電解コンデンサの破損箇所としては
・メモリー用電源部:6.3V1,500μF-4個
・CPU用電源部:6.3V3,300μF-6個
を確認しましたので交換しました。
その後、他の部分に劣化・故障がないか検査を実施し、
問題無いことを確認したので最終動作試験を行い、正常
動作を確認したのでお客様にお返ししました。












 【修理実績】
  東芝:FAB23 BTOシリーズ,FAB24 BTOシリーズ,FAB25 BTOシリーズ 他
  その他:デジタル(Pro-face),Contecなどの産業用コンピュータ、産業用BTOパソコンの修理も多数実
      績があります。


              << 業務・産業用パソコン修理関連 >>



IBM ThinkCenter M52 パソコン修理
PC電源SWを入れると起動はするが、映像が出ないという修理のご依頼です。
電源SWを入れるとエラーブザーが鳴り、画面に何も表
示されないことを確認しました。
増設されているグラフィックボードのファンが停止状態
で,グラフィックボードが非常に熱くなっていました。
確認用のグラフィックボードと交換して確認したところ
正常に起動し、グラフィックボードの故障によるものと
判断。
故障部品を特定するために故障したグラフィックボード
を検査したところ、その結果先にファンが故障してその
後グラフィックボードのICが熱破壊を受けたと考えら
れます。
電源SWを入れたときにエラーブザーが鳴ったのはPC
がグラフィックボードの故障を検知して鳴らしたようで
す。
PCまた、マザーボード内の電解コンデンサも3個膨張・液
漏れといった破損を確認しました。

【修理内容】
・グラフィックボード × 1枚交換
・マザーボードの電解コンデンサ × 3個取替え
そのほか、部品再点検をかねて内部の分解掃除を実施し
ました。

これらの修理・清掃点検後、動作試験を行い正常に動作
したことを確認したのでお客様にお返ししました。

PC











【修理実績】

 Lenovo:ThinkCenterシリーズ,ThinkStationシリーズ,IBM:IntelliStationシリーズ,
 IBM:ThinkCenterシリーズ,IBM:NetVstaシリーズ
 その他:HP,富士通,シャープ,DELLなどの業務用や産業用のデスクトップパソコンの修理も多数実績
     があります。


               << 業務・産業用パソコン修理関連 >>



検査装置用IBM ThinkPad R52 ノートパソコン修理
PC IBM ThinkPad R52が電源SWを入れて
も画面が暗く、画面が薄らしか映らないという修理のご
依頼です。
診断した結果、起動時に画面の赤色化確認。また画面下
部の両隅(電極部分)の表示が黒っぽいことを確認しま
した。
外部モニタでは正常表示するところを確認し、液晶パネ
ルを分解し内部調査したところ、液晶パネルのバックラ
イトの寿命による発光不良と分かりました。
バックライトを交換して電源SWを入れると瞬間的には
バックライトが点灯しましたが、すぐにバックライトが
消え、それでも画面には画像が薄らと映ることを確認し
PCました。よってインバータ基板も怪しいと判断した結
果、故障していることを確認しました。
故障原因は、インバータの不良によりバックライトに定
格以上の電圧が印加されたことで、バックライトの寿命
を極端に縮めたと考えられます。バックライトの寿命は
約15,000時間で、8時間/日で約5年です。

原因が特定できましたので、バックライトの交換とイン
バータ基板の修理を実施し、動作試験を行い正常に動作
したことを確認したのでお客様にお返ししました。


PC












【修理実績】

 ThinkPad Rシリーズ(R40,R51,R52,R60他),
 ThinkPad Xシリーズ(X30,X32,X60他),
 ThinkPad Tシリーズ(T41,T42,T400,T430他),
 ThinkPad Gシリーズ,Lシリーズ他
 その他:Lenovo,HP,富士通,NEC,DELLなどの業務用のノートパソコンの修理も多数実績が
     あります。


                << 業務・産業用パソコン修理関連 >>



検査装置用NEC FC-9821 Na7/HC7 ノートパソコン修理
PC 電源SWを入れても起動しない。またモニタをたたんで
も上手く閉まらないという修理のご依頼です。ちなみに
OSはMS-DOS6.2です。

診断の結果、電源基板にある電解コンデンサの液漏れを
発見し、さらに基板の所々が錆びているのも確認しまし
た。
モニタフレームをはずしたところ、フレームの所々にあ
るツメの一部が折れてなくなっていました。また、モニ
タフレームを外したついでに、バックライトも点検した
ところ、すでに交換時期に達していたので、お客様に相
談し、交換することになりました。なお、HDDも診断
PCましたが、いずれ異常な所見は認められませんでした。

【修理内容】
 ・電源基板の故障部品の交換と錆び落とし 一式
 ・基板のはんだ補修と絶縁処理 一式
 ・バックライトの交換 一式
 ・モニタフレームの修理 一式

モニタフレームの修理は、一般的な方法としては同機種
の壊れてないものと交換する修理となります。この方法
ですと、部品代が高価となりますので、美感的・致命的
な部分が壊れていなければ、弊社では加工修復する方法
PCで修理を行います。今回もその方法で修理を終えまし
た。

修理完了後、動作試験を行い正常に動作することを確認
したのでお客様にお返ししました。







PC 【モニタフレーム修理】
修理の結果は左の写真をご覧ください。










【修理実績】
NEC PC-98ノート(Na7/HC7,Na12/S10F,Ls12 Aile,NX/C120,Ne340/w他)核機種の修理実績があります。
また、PC-98シリーズのデスクトップPCの修理も承っております。

               << 業務・産業用パソコン修理関連 >>




産業用パソコン向け修理対応OS

【IBM・PC-9800シリーズ・PC/AT互換機対応】
産業用・工業用のパソコンでは、いまだに古いOSが使われています。これらのパソコンのハードウェアの修理では、先ずOSを必要となることはありませんが、ソフトウェアの復旧・修復では必要になることがあります。そのため弊社では、いまでも授与の高い古いOSも常備して修理対応に当たっております。


❑古いIBM PC-DOS J6.1/V・J7.0/V,NS-DOS6.2なども対応可能です。
 ❑古いWindowsはWindows95/98/98se/2000/XP/Vista/7でも対応可能です。
 ❑もちろん現行のWindows8/8.1/10にも対応しております。


※古いOSでも正規のライセンス(プロダクトキー)をお持ちでしたら、再インストールが可能です。
※95/98/98SE/2000/XP/Vista/7など古いWindows(正規品)の入手可能なものもございます。


産業用液晶モニタ修理関連(タッチパネル・パネコン等)

デジタルPro-face3180021 GP2501-TC11液晶モニタ修理
PC デジタル製のタッチパネル液晶モニタが電源を入れても
画面表示しないという修理のご依頼です。
電源を入れて本体の動作を確認しましたが、液晶画面に
は何も表示されませんでした。
診断の結果、インバータ基板の保護ヒューズの溶断を確
認しました。また、バックライト(冷陰極管)×2本の
劣化により電極部分の黒色化を確認しました。

原因としては、バックライト(冷陰極管)の劣化による
電流の増加で、インバータ基板の保護ヒューズが溶断し
たと考えます。よって、バックライト×2本の交換とイ
ンバータ基板の保護ヒューズ×1個を交換しました。
PCその後、動作試験を行い正常に動作したことを確認した
のでお客様にお返ししました。













                 << 業務・産業用パソコン修理関連 >>



デジタルUF7810-2液晶モニタ修理
PCデジタル製のタッチパネル液晶モニタが電源を入れても
画面表示しないという修理のご依頼です。
電源を入れて本体の動作を確認しましたが、液晶画面に
は何も表示されませんでした。
診断の結果、インバータ基板の保護ヒューズの溶断を確
認しました。また、バックライト(冷陰極管)×4本の
劣化により電極部分の黒色化と蛍光体の剥離を確認しま
した。

原因としては、バックライト(冷陰極管)の劣化による
電流の増加で、インバータ基板の保護ヒューズが溶断し
たと考えられます。よって、バックライト×4本の交換
PCとインバータ基板の保護ヒューズ×1個を交換しまし
た。
その後、動作試験を行い正常に動作したことを確認した
のでお客様にお返ししました。












<< 業務・産業用パソコン修理関連 >>

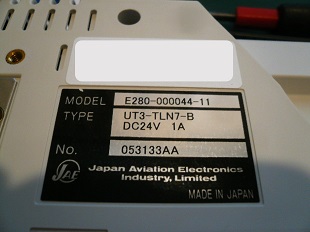

航空電子E280-000044-11 UT3-TLN7-B液晶モニタ修理
PC日本航空電子工業製のタッチパネル液晶モニタが電源を
入れても画面表示しないという修理のご依頼です。
電源を入れて本体の動作を確認しましたが、液晶画面に
は何も表示されませんでした。
診断の結果、グラフィックコントローラなどに電源を供
給する5V用レギュレータICと起動タイミングコンデ
ンサの劣化により、電源が供給されないことで、画面に
なにも表示されなくなったと判断しました。
よって、レギュレータIC×1個とコンデンサ×2個を
交換する事にしました。

また、もしやと思いバックライトインバータ基板を診断
したところ、やはり保護ヒューズが溶断していたのでこ
PCれも合わせて交換します。
故障部品の交換を終え、その後、動作試験を行い正常に
動作したことを確認したのでお客様にお返ししました。













                 << 業務・産業用パソコン修理関連 >>



TouchScreen P15BX-AA-23R2-AU43N-SN04-A液晶モニタ修理
PCTouchScreen製のタッチパネル液晶モニタが電源を入
れても画面表示しないという修理のご依頼です。
電源を入れて本体の動作を確認しましたが、液晶画面に
は何も表示されませんでした。
診断の結果、電源基板の電圧発生部のアルミ電解コンデ
ンサの劣化による膨張を確認しました。
画面が表示されない原因としては、このアルミ電解コン
デンサの劣化により電圧が発生しなくなったと考えられ
ます。よって、劣化したアルミ電解コンデンサは125
℃品でしたが、このコンデンサは入手が困難なため他社
製品での代替えを検討しましたが、外形寸法の関係で物
理的に実装不可能と判断しました。このため、お客様に
相談して105℃品で対応しました。PC
<アルミ分解コンデンサの変更内容>
・6.3V 1000μ × 1個 125℃⇒105℃
・16V 470μ × 2個 125℃⇒105℃

上記のとおりアルミ電解コンデンサを交換してから、動
作試験を行い正常に動作したことを確認したのでお客様にお返ししました。



 PC















<< 業務・産業用パソコン修理関連 >>



TOUCH PANEL SYSTEMS ET1527L-8SJC-1液晶モニタ修理
PCTOUCH PANEL SYSTEMS製のタッチ
パネル液晶モニタが電源を入れても画面表示しないとい
う修理のご依頼です。
電源を入れて本体の動作を確認しましたが、液晶画面に
は何も表示されませんでした。
診断の結果、バックライト(冷陰極管)×2本が劣化し
たことにより電極部分の黒色化及び破断を確認しまし
た。

原因としては、バックライト(冷陰極管)の劣化及び破
断によるものと判断しました。

PCまたインバータ基板の保護ヒューズの確認を行いました
が問題はありませんでした。
したがって、バックライト×2本の交換をしてその後動
作試験を行い正常に動作したことを確認したのでお客様
に返ししました。










               << 業務・産業用パソコン修理関連 >>



航空電子 UT3-AG4-L液晶モニタ修理
PC日本航空電子工業製のタッチパネル液晶モニタが電源を
入れても電源を入れても画面表示しないという修理のご
依頼です。
診断するために電源を入れて基板上の電源ランプの点灯
を確認したのですが、画面には何も表示されませんでし
た。
診断の結果、バックライト(冷陰極管)×4本の劣化に
よる電極の黒色化と蛍光体の剥離を確認しました。
また、インバータ用電圧変換基板(24V⇒12V)の
電源ICの破損により、インバータ基板への給電がされ
ていないことを確認しました。

PC原因としては、バックライトの劣化により、電流が増加
したことでインバータの保護ヒューズが切れる前に電源
ICが先に破損したと考えられます。したがって、バッ
クライト×4本と電源変換基板の電源IC×1個を交換
することにしました。

部品交換後、動作試験を行い正常に動作したことを確認
したのでお客様にお返ししました。







                << 業務・産業用パソコン修理関連 >>



【産業用液晶モニタ修理実績】※パネルコンピュータを含みます。
 <デジタル>

UF7810-2,UF7810-DV2,UF7811-2-DV1-24V,UF7811-2-DV1-24V-TE1,UF7811-2DV2S-24V,
 F7840-2-TE1,3180021-02,03,04,3180040-01,FP-VGA260S,PL9500他

 <日本航空電子工業>
 EC80-000153-13,EC80-000191-11,E280-000044-11,UT3-JAG4-L,UT3-15BX2RD 他

 <東京エレクトロン>
 TAC-3VVZZVV,TSP-30555DDD 他

 <Tyco Electronics>
 ET1589L-8CL-1-T-GJA,ET1925L-8UWA-1-G 他

 <タッチパネル・システムズ/Elo Touch Systems>
 ET1525L-7SWC-1,ET1727-8CJF 他

 その他:CONTEC,KEYENSE,三菱電機,I-O DATAなどの産業用液晶モニタの修理も多数実績があり
     ます。
